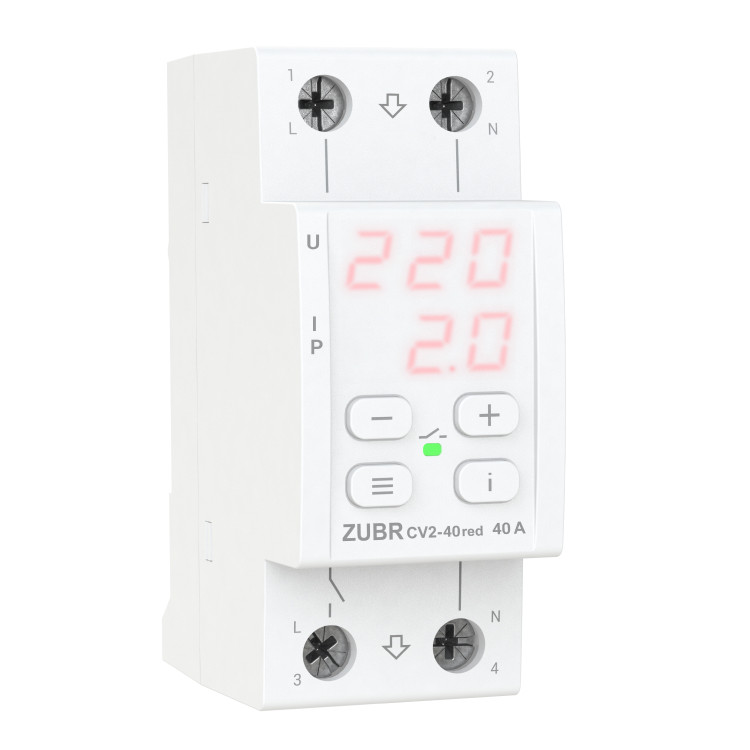

Реле напруги з контролем струму CV2-40 red 40А

Отримати консультацію, дізнатися про наявність на складі та розмір персональної знижки можете у менеджера за телефонами:

+38(050)-979-18-89
+38(067)-979-18-89
+38(093)-979-18-89
+38(099)-393-50-90

ZUBR CV2 red захищає обладнання від високої та низької напруги, обриву нуля, а також обмежує споживання струму чи потужності. При відхиленнях напруги ZUBR вимкне навантаження, а при перевищенні струму або потужності навантаження відключиться через заданий час затримки.Переваги трьох пристроїв в компактному корпусі шириною 2 модуля

Висока точність вимірювання напруги і струму завдяки алгоритму True RMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, струму і потужності, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму, реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Ви можете активувати професійну модель затримки часу вимикання, щоб скоротити кількість відключень сучасного обладнання, яке працює стабільно при певних відхиленнях напруги живлення. Таким чином, застосування ProModel дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»:

Висока точність вимірювання напруги і струму завдяки алгоритму True RMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, струму і потужності, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму, реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Професійна модель виключення навантаження

Ви можете активувати професійну модель затримки часу вимикання, щоб скоротити кількість відключень сучасного обладнання, яке працює стабільно при певних відхиленнях напруги живлення. Таким чином, застосування ProModel дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»:

Швидкість відключення навантаження за замовчуванням, та у разі застосування Професійної моделі відключення.

Захист від перегріву

Термодатчик всередині корпусу забезпечує безпеку та вимикає навантаження в разі, якщо температура всередині корпусу перевищить 80 °С, екран при цьому блимає написом «oht». Після зниження температури нижче 60 °С, пристрій включить навантаження та відновить роботу.

Якщо захист спрацює більше 5 разів протягом доби, реле заблокується, щоб звернути увагу користувача на ситуацію, поки температура всередині корпусу не стане нижче 60 °С («oht» блимати перестане) та не буде натиснута одна з кнопок. Якщо ви хочете дізнатися температуру датчика термозахисту, утримуйте кнопку «i» 16 секунд.

Затримка включення / виключення

ZUBR CV2 red дозволяє налаштувати час затримки на включення навантаження після аварії, а також час затримки відключення навантаження при перевищенні допустимих значень струму або потужності.

Від заводу в реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад, холодильників і кондиціонерів, рекомендується встановлювати затримку включення 2-3 хв.

Згідно заводських налаштувань затримка відраховується з моменту стабілізації напруги. В налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле і враховує час дії аварійної ситуації, тобто протікає швидше.

Для швидкого відновлення напруги у всьому будинку після аварійного спрацьовування встановіть для холодильної техніки, вимогливої до тривалості затримки на включення. А в CV2 red зробіть таку затримку мінімальною.

Технічні характеристики ZUBR CV2 red

Категорія продукції: Реле напруги Струм, А: 40 Спосіб монтажу: На DIN-рейку Кількість фаз: 1 ф. (230 Вольт) Термозахист: Є TrueRMS: Є Проф. затримка відключення: Є Нижня межа напруги: 120–210 В Верхня межа напруги: 220–280 В Номінальна потужність навантаження: 8 800 ВА Час відключення навантаження при зниженні напруги: 0,1-10,0 с (>120 В), не более 0,04 с (<120В) Время отключения нагрузки при превышении напряжения: не більше 0,04 с Основна межа струму: 0,1–40 А Обмеження активної потужності: 0,1–8,8 кВт Точність вимірювання сили струму: 0,5–63 А ± 0,2 А Номінальний струм навантаження: 40 А (макс. 50 А в течение 10 мин.) Час затримки включення навантаження: 3–600 с Час затримки вимкнення навантаження: 0–240 с Тип реле: Поляризоване Напруга живлення: 100–420 В Переріз проводу: не більше 16 мм² Маса: 0,19 кг ±10 % Габаритні розміри (Ш х В х Г): 36 х 85 х 66 мм Кількість комутацій під навантаженням, не менше: 10 000 циклів Кількість комутацій без навантаження, не менше: 500 000 циклів Ступінь захисту за ДСТУ: ІР20 Комплект поставки: реле - 1 шт, гарантійний талон, інструкція та техпаспорт - 1 шт, пакувальна коробка - 1 шт
